| B3-95型钎焊 |
 |
|
产品简介
·B3-95型钎焊板式换热器为一款专为空调及制冷设备而优化的钎焊板式换热器，覆盖了制冷容量30 ～ 200KW 的范围（15-60冷吨），可作为冷凝器和蒸发器使用，特别适合于两相流工况。 |

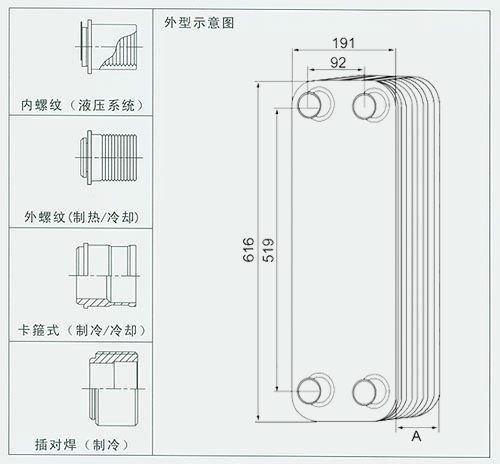

尺寸
·板片包厚度A=12+n×2.4（mm）
·重量 W=7.8+n×0.44(kg) n=板片数 |
|
标准接管
·水侧/冷媒水侧 W520（G2"） R520（R2"）
·制冷剂侧H2116（1"1/8） H2135（1"3/8） H5211（2"1/8） |
|
|
 |
| 型 号 |
A(mm) |
B(mm) |
C(mm) |
D(mm) |
E(mm) |
重量
（kg） |
滞留液
(L) |
换热面积
(M2) |
设计压力
(Mpa) |
测试压力
(Mpa) |
设计温度
(°C) |
| B3-95A |
11+2.35N |
191 |
92 |
616 |
519 |
7.8+0.36N |
0.105(N-2) |
0.095(n-2) |
3 |
4.5 |
-160--225 |
| B3-95B |
11+2.72N |
191 |
92 |
616 |
519 |
7.8+0.44N |
0.125(N-2) |
0.095(N-2) |
3 |
4.5 |
-160--225 |
|
|
技术参数
|
最低工作温度
|
-160℃
|
|
最高工作温度
|
＋225℃
|
|
最低工作压力
|
真空
|
|
最大工作压力
|
30/45bar
|
|
试验压力
|
45/63bar
|
|
单通道容积
|
0.21L
|
|
水侧最大流量
|
42m3/h
|
|
