| B3-50型钎焊 |
 |
|
产品简介
·B3-50型钎焊板式换热器覆盖了制冷容量5～70W的范围（2～25冷吨），可作为冷凝器和蒸发器使用，也可作为冷、过热器使用，特别适合与小型家用中央空调。按使用场所的不同，BL-50分为两种型号BL-50C和BL-50D，BL-50C可做冷凝器使用，BL-50D可以作为蒸发器。 |

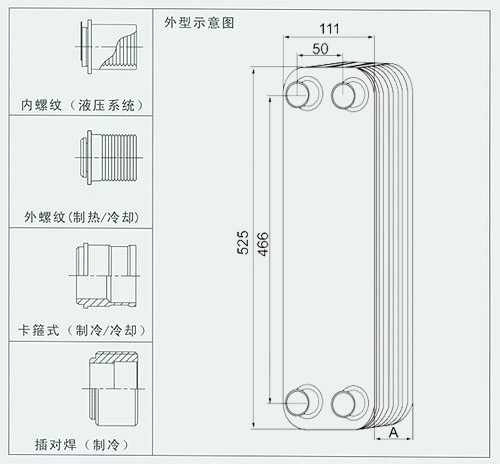

尺寸
·板片包厚度A=9+2.4N ·重量 W=1.3+0.13×n(kg) n=板片数 |
|
标准接管
·水侧/冷媒水侧 W210（G1"） R312（G1"1/4）
·制冷剂侧H1063（3/4"） H2116（1"1/8） S313（1"3/8） |
|
|
 |
| 型 号 |
A(mm) |
B(mm) |
C(mm) |
D(mm) |
E(mm) |
重量
（kg） |
滞留液
(L) |
换热面积
(M2) |
设计压力
(Mpa) |
测试压力
(Mpa) |
设计温度
(°C) |
| B3-50C |
10+2.35N |
111 |
50 |
525 |
466 |
2.6+0.19N |
0.047(N-2) |
0.050(N-2) |
3 |
4.5 |
-160--225 |
| B3-50D |
10+2.35N |
111 |
50 |
525 |
466 |
2.6+0.21N |
0.047(N-2) |
0.050(N-2) |
3 |
4.5 |
-160--225 |
|
|
技术参数
|
最低工作温度
|
-160℃
|
|
最高工作温度
|
＋225℃
|
|
最低工作压力
|
真空
|
|
最大工作压力
|
30/45bar
|
|
试验压力
|
45/63bar
|
|
单通道容积
|
0.095L
|
|
水侧最大流量
|
18m3/h
|
|
板片组合形式
|
D、H、X、DM、HM、XM
|
|
